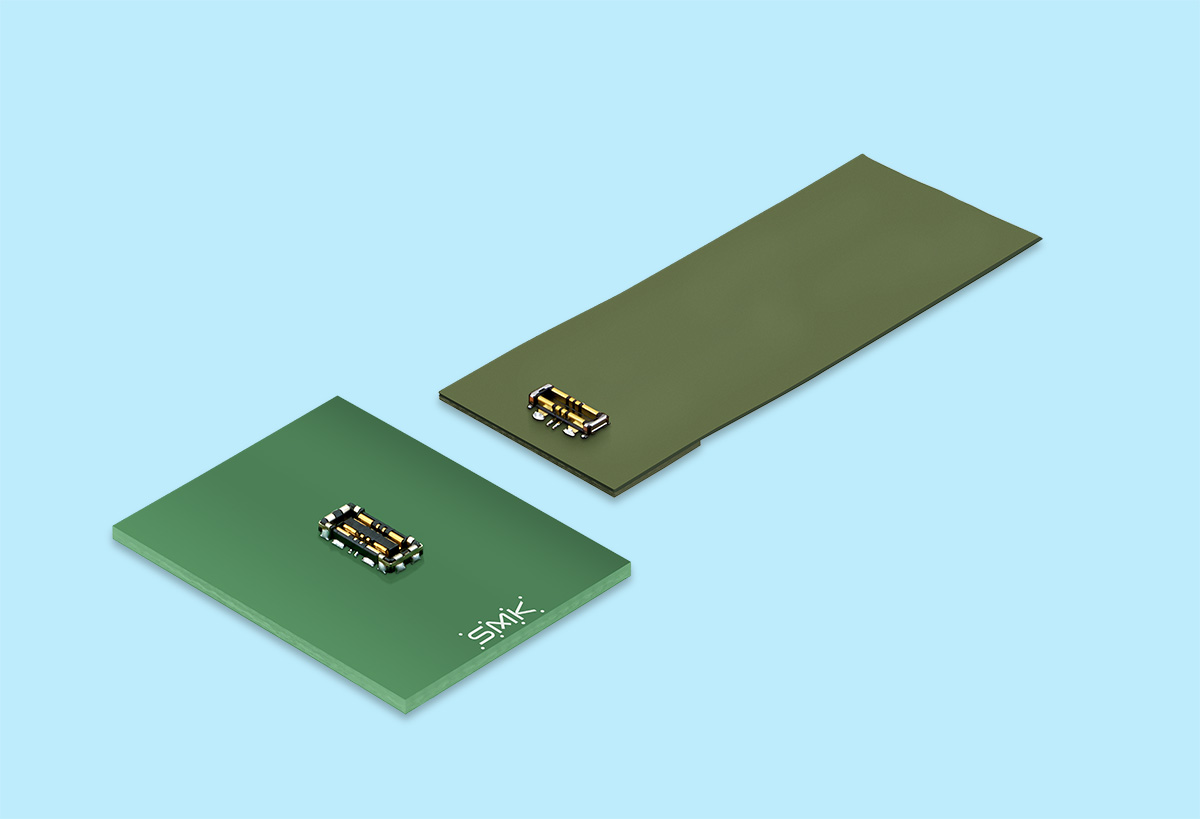

(クリックで拡大)

バッテリー接続用 FPC対基板コネクタ「FB-9シリーズ」を開発
=15Aの大電流に対応=

 当社はこのほど、小型モバイル機器のバッテリー接続用大電流対応 FPC対基板コネクタ「FBシリーズ」の新製品として、新規構造を採用した「FB-9シリーズ」を開発し、製品レパートリーを拡充しました。
 近年の小型モバイル機器市場においては、バッテリー接続用コネクタに大電流対応・小型化が求められています。本製品は、電源端子部の定格電流が15A(当社従来品FB-8シリーズの約2倍)で、大電流に対応しています。また、嵌合高さ0.7mm、外形サイズ2.2mm(幅)x 4.95mm(長さ)の省スペース構造です。
 さらに、バッテリーの多機能化に伴う信号極数増加のニーズにも対応するため、2016年2月に発売したFB-8シリーズと同様、信号極を従来の2pinから4pinへ多極化しています。
 FBシリーズ共通で、端子とホールドタウンには独自のロック構造を採用しており、高い抜去力を実現します。


【使用用途】
 スマートフォン、タブレットPC、その他モバイル機器



発表日 2017年9月20日
リリース番号 1087cs
製品名 バッテリー接続用 FPC対基板コネクタ 「FB-9シリーズ」
図番:CPBC308-0301F(ソケット)、CPBC408-0301F(プラグ)
特長詳細

1) 電源端子部は15Aの大電流に対応。
2) 幅:2.20mm、長さ:4.95mmの省面積品。
3) 極数は、8Pin(信号極4Pin、電源極4Pin(15A))で、バッテリーの多機能化に貢献。
4) ホールドダウン及び接点端子部に独自のロック構造を採用しており、高い抜去力を実
    現。
5) RoHS指令適合品。

主な仕様

極数 8Pin(電源:4Pin 信号:4Pin)
定格電流 AC/DC 50V、信号1.5A/Pin、電源7.5A/Pin
接触抵抗 5mΩ以下(電源 Pin)/ 30mΩ以下(信号 Pin)
絶縁抵抗 DC 100V(1分間)/ 100MΩ
耐電圧 AC 100V(1分間)
使用温度範囲 -40℃~+85℃
外形寸法 長さ:4.95mm
幅:2.20 mm
嵌合高さ:0.70 mm
発売年月 2017年10月
生産能力 3,000,000個 / 月間
サンプル価格 100円 / 個
